NEUMANN > 製品情報 > M 149 Tube

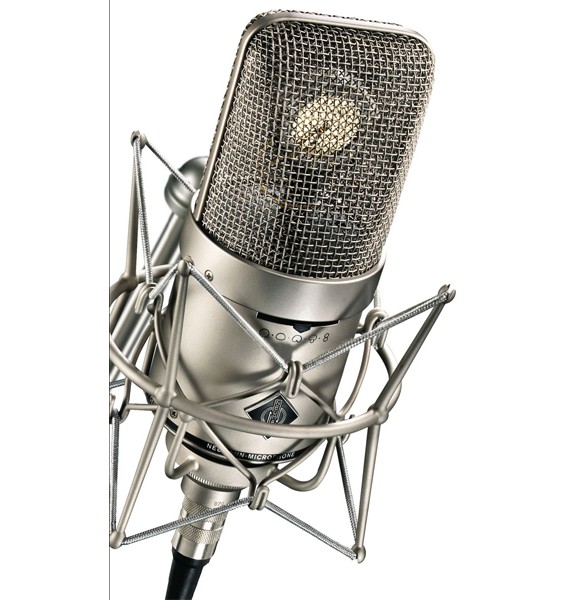

M 149 Tube は、可変デュアル ダイヤフラム マイ クロフォンです。K 49 カプセル – 伝説的な U 47 と M 49 マイクロフォンでよく知られている – には、 インピー ダンス変換器として機能する、チューブが 続きます。以前の概念 - トランスを使用 - とは対 照的に、チューブは トランスレス出力回路の設計に よって補完されています。

M 149 Tube は、あらゆる着色なしに長いマイクロ フォン ケーブルを使用することができます。2 つのスライド スイッチが、大きく、音響的にオー プンなヘッドグリルの下に位置しています。フロントにあるスイッチは、9 つの指向性パターンの いずれかを選択をできます。リアにあるスライド ス イッチは、7 段のハイパス フィルターを操作します。 それは非常に細かなカットオフ周波数の調整ができます。

別途費用が掛かりますが、オーダー時にハンドセレクトによる連続シリアルNo.でのステレオペアでの調整が可能です




特徴
• 切替可能なチューブ マイクロフォン
• トランスレス回路• 高出力レベル
• M 49 カプセルの圧力傾斜型トランスデューサー
• 音響的に非常にオープンなワイヤ メッシュ グリル
• 9種の指向特性: 無指向性、ワイドアングル カーディオイド、カーディオイド、ハイパー カーディオイド、双指向性、そしてそれぞれの中間にも
• 7 段切換の低周波数ロールオフ


アプリケーション:
このマイクロフォンには、広範囲に わたるレコーディ ングの状況に合わ せて、理想的な選択 ができる 9 種のポー ラー パターンを備えています。
その先行者としてM 149 Tube は、カプセル のお蔭だけでなく、非常 に低いノイズレベルに よって特徴付けられた、 そのモダンな回路により、 とてもすばらしいボーカル マイクロフォンです。



音響的な特徴:
M 149 Tube は、Neumann ロゴが付いて いる側にアドレスします。また前面には、ポーラー パターンの選択のためのスイッチ があります。カプセルは、構造物ノイ ズを排除するために、ヘッドグリル内部に弾 力性をもって取付けされ ています。カプセルから下 の面は、音響的な上半分の スペースからのあらゆる反 射音を分散させるために円 錐状の形をしています。こ れは、カプセルに直接到着 するプライマリ サウンド との干渉を回避できます。大きなヘッドグリルがカプセルを囲んでいます。それは、音響的に、とてもオープンで、したがってソニックのリアリズムを増加します。マイクロフォンのデザインは、 特定の国々においてGeorg. Neumann.GmbHによって. 意匠登録されています。



ポーラー パターン:
ポーラー パターン スイッチは、9 種の指向性 パターンの 1 つを選択します: 無指向性、ワ イドアングル カーディオイド、カーディオイ ド、ハイパーカーディオイド、双指向性、そし て各ポジションの間に追加の中間パターンがあ ります。



電気的な特徴:
M 149 Tube マイクロフォンの回路は、伝統的 な設計を超えるために開発されました。我々は、 選択された最新のチューブ ( 三極管 ) と、私た ちの実績のあるトランスレス出力回路の利点と その優れた伝送特性を組み合わせました。目的 はそのカプセルから出力セクションへのパス上 にあるオーディオシグナルに、コントロールさ れた環境を提供することでした。

最終段は、このようなアプリケーションのため に特別に設計された集積アンプです。それは非 常に低歪率で (THD < 0.002 % at ± 10 V)、非 常に低い固有ノイズ、および高出力電流能力を 特徴としています。この結果、チューブ回路は 完全にマイクロフォン出力から切り離され、そ の特性のレスポンスカーブは、非常に高い信号 レベルまたは負荷条件の変動による影響はあり ません。出力インピー ダンスが低く、高出力電流能力 により、オーディオシグナルの劣化のなしに、 最大 300 m (1000 フィート ) のケーブル長を 使用できます。

チューブ アンプは、カプセルの高インピー ダ ンスを変更し、オーディオシグナルに 10 dB のゲインを追加し、最適な動作仕様を提供しま す。ワイドなダイナミックは印象的で、ピーク での出力は ± 10 V、20 mA 時になります。

チューブの理想的な動作状況は、その寿命 の間維持されます。プレート電流とフィラ メント電圧は、常に調整されています。セ ンサーは、回路を監視し、マイクロフォ ン ケーブル間での電圧降下を補償します。 チューブは長寿命を保証するための逆電流 の制限によってゆっくりと加熱されます。 短時間内に最適な動作条件に達します。



フィルタ:
7 段のスライド スイッチは、マイクロフォ ンの背面にあります。20Hz ~ 160Hz 間を 半オクターブ ステップで切り替える、ハイ パス フィルター (-3dB) を選択します。この フィルターは、空調や風のある状況からの 吹かれを抑制するときに便利です。

さらに、フィルターは、マ イクロフォンを近い距離で 使用するときに起こる、プ ログラム素材の近接効果を 変更するとき、オーディオ シグナルをコントロールす る効果的なツールを提供し ます。



納入梱包品:
特別に設計された新しい N 149 A 電源ユ ニットは、8 芯ケーブルを介して M 149 Tube に接続されます。オーディオシグナル の出力コネクタは、3 ピン XLR です。出力 シグナルはバランス型です。
マイクロフォンは、高品質 アルミニウム ケースに、8 芯マイクロフォン接続ケー ブ ル、 プ ラ グ イ ン AC 電 源 N 149 A 電源ユニット、 EA 170 フル エラスティッ ク サスペンションと防塵カ バーがセットとして納入さ れます。




テクニカル データ
音響的動作原理.................................圧力傾斜型トランスデューサー
指向特性.......................... 無指向性, ワイドアングル カーディオイド, カーディオイド, ハイパー カーディオイド, 双指向性 + 各ポジションの中間
周波数特性.............................................................................20 Hz...20 kHz
感度 1 kHz を1 kΩ負荷で.....................................34/47/62 mV/Pa1)
レーテッド インピーダンス...............................................................50 Ω
レーテッド 負荷インピーダンス.................................................1000 Ω
S/N 比, CCIR1) (rel. 94 dB SPL).........................................66/69/71 dB1)
S/N 比, A-weighted1) (rel. 94 dB SPL)...........................78/81/83 dB1)
等価ノイズ レベル, CCIR2).................................................28/25/23 dB1)
等価ノイズ レベル, A-weighted2).............................. 16/13/11 dB-A1)
典型的な SPL (チューブの特性)3):
for < 0,5% THD..................................................................................120 dB
for < 5% THD......................................................................................136 dB
最大出力電圧......................................................................................18 dBu
マイクアンプのダイナミック レンジ: (A-weighted) for < 0,5% THD (for < 5% THD)........ 101 (121) dB
パワーサプライ................................................. パワーサプライ N 149 A
マイクロフォン接続コネクタ...........................................................DIN8F
出力コネクタ........................................................................................XLR3F
重量...........................................................................................................730 g
径.............................................................................................................70 mm
長さ...................................................................................................... 201 mm
